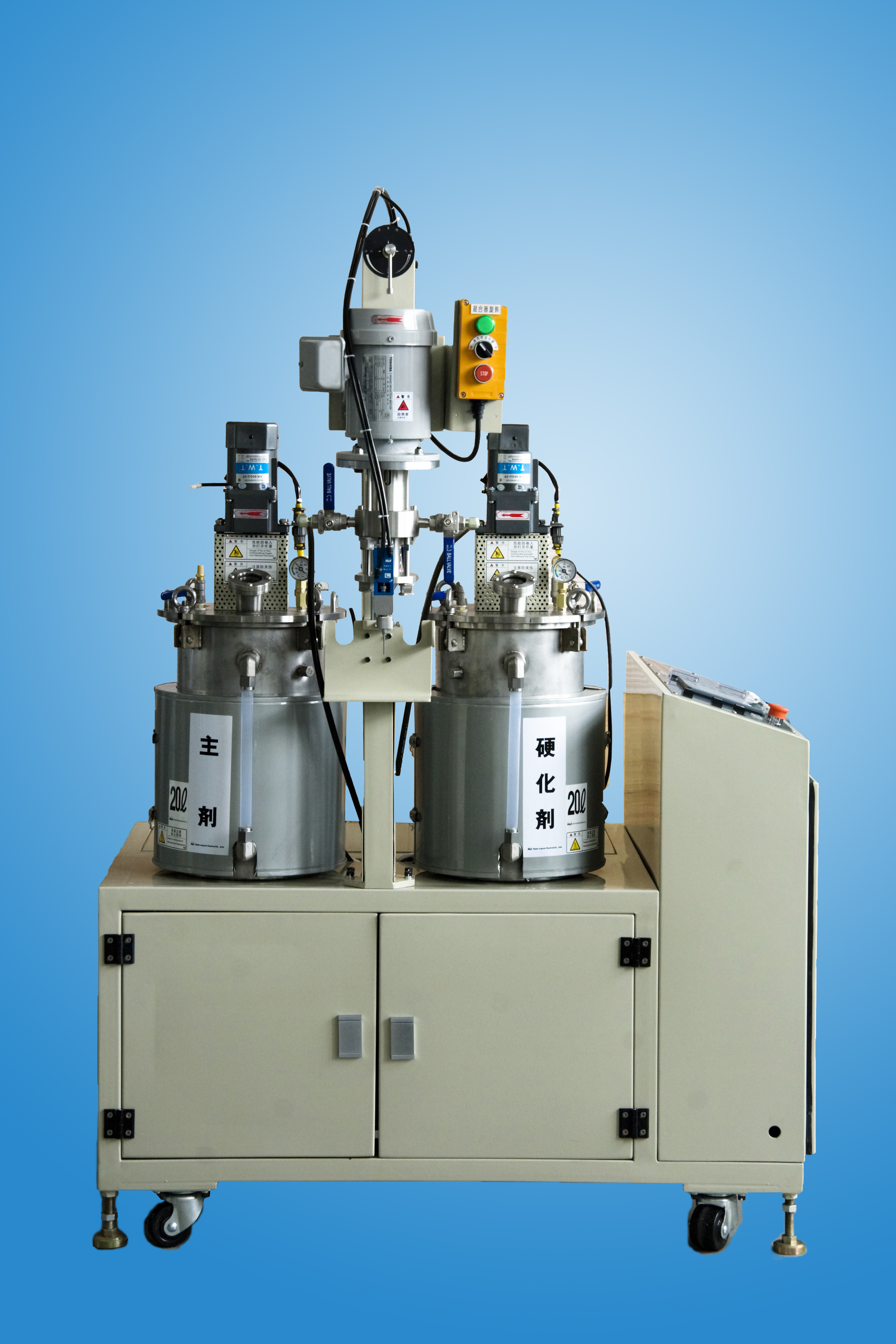

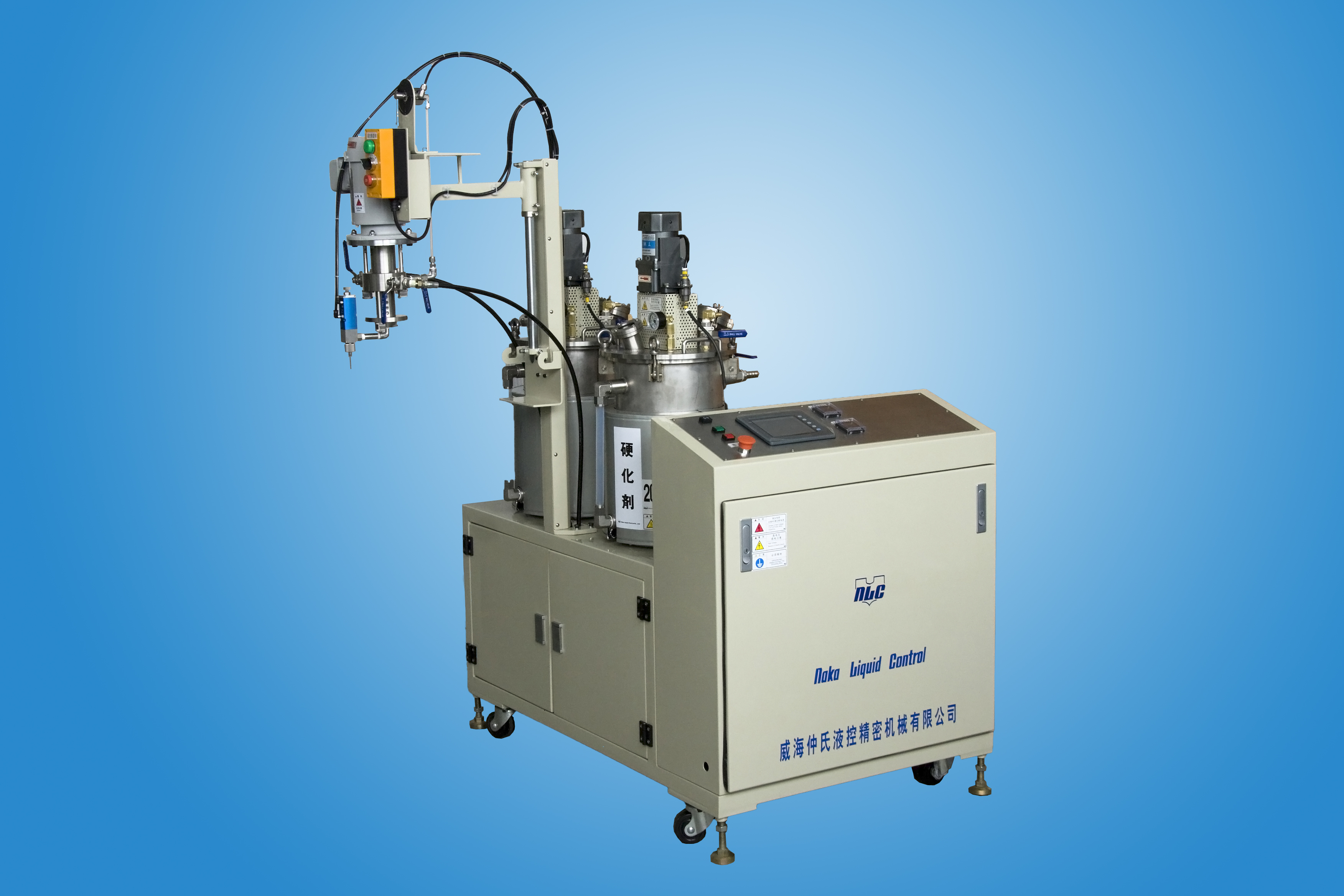

KAPPA-LV2是触摸屏控制、驱动、比率可变式的中量型2液型液体吐出控制机.
♦ Tank Unit 料桶部分
♦ 主剂料桶 1pcs
真空微加压
容积: 40 liters
材质: SUS304 不锈钢
液止阀: 1Pcs 手动
搅拌装置: 1Pcs AC380V 90W 60rpm
加热装置： 有
原材料补给: 真空吸料
液位报警装置：下限静电容量式液位报警+U型透明观察管
视窗： 有
♦ 硬化剂料桶 1pcs
真空微加压
容积: 20 liters
材质: SUS304 不锈钢
液止阀: 1Pcs 手动
原材料补给: 真空吸入
液位报警装置：下限静电容量式液位报警+U型透明观察管
视窗： 有
♦ 真空泵 240L/min 排气量，主剂桶和硬化剂同共用
♦Pump Unit 计量泵
容积计量泵工作原理
吐出前
Ａ．活塞自原点开始推进状态，此时前端单向阀处在关闭状态。
吐出开始
Ｂ．活塞进入计量泵内开始计量吐出状态，此时单向 阀打开，开始计量吐出。
吐出结束
Ｃ．吐出结束
完成设定吐出量后活塞回归原点状态，此时单向阀关闭。
原料补充
Ｄ．活塞离开计量泵瞬间状态，此时计量泵内产生真空，新的树脂补充入内。
原点复位
Ｅ．活塞完全回归原点状态。
♦ 主剂计量泵 1pcs
型号 : 容积计量式计量泵
规格 : φ15×50mm 行程
材质 : SIC+SIC
泵部前端单向阀 : CVP-S2T-0.5
♦ 硬化剂1 pcs
型号 : 容积计量式计量泵
规格 : φ6× mm
材质 : SUS303+尼龙66
泵部前端单向阀 : CVP-S1T-0.5
需更换胶水，先将料桶清洗干净，然后将硬化剂更换活塞
♦ 计量泵驱动: 气缸驱动
♦Pump Output Hose 泵部OUT 管
♦ 主剂泵部OUT 管 1pcs
规格: 1/4×1200mm
材质: 耐压尼龙管
♦主剂泵部OUT 管 1pcs
规格: 1/4×1200mm
材质: 耐压尼龙管
♦Mixer Unit 混合部分
混合部
主剂硬化剂计量吐出后混合装置。
主剂.硬化剂泵部OUT管连接混合部,管路前段装有逆流防止单向阀。
混合部采用电机强制混合,转速可变。
・ 混合电机 AC380V 3相 4P
・ 混合腔 容量约75ｃｃ
1 混合部材质
・ 本体 ＳＵＳ３０３
・ 机械密封部 硬质合金及SUS303
・
O型圈材质
FKM
混合吐出阀部 型号：FDV2-LWA-V
在设定时间内打开阀门进行吐出的构造，可以确保稳定的吐出量
图单管针头的两联针头，其作用为快速出胶，定位吐出的作用。目的提高生产效率。
l 操作使用方法简单说明：
第一步：胶水A、B经过搅拌、抽真空、加热处理
第二步：对A、B胶水的比例进行确认
第三步：混料后对重量进行确认后进行生产
补充说明：生产过程中的短时间停机可使用防固化吐出功能，灌胶机可在设定时间内自动将即将固化的胶水自动排除。
第四步：作业完了，可以使用清洗装置，通过操作开关和阀门的开关即可通过压缩空气、清洗液（二氯甲烷、丙酮类溶剂）的交换，电机的高速旋转达到对混合部清洗的效果
♦Mixing Discharge Quantity 设备技术参数
吐出量范围 : 3.4-9.9g/shot
比 例 精 度: ±3%
比 例 可 变: 可变
灌 注 时 间: 2-5sec/可手动调整
电 源 规 格: AC380 3P
气 源 规 格: 0.5Mp.a
♦Controller Unit 控制系统
采用三菱制PLC控制
防固化吐出功能模块
耗电量:MAX 10KW/20A/380V（瞬间最大量）
外观尺寸: .
设备采用架台式,颜色为米黄色(可定制)
操作界面为触摸屏式样
